Каталог Урал 4320-31

Slide1

1

1

1

Slide2

Slide2

Slide2

Slide2

Slide3

Slide3

Slide3

Slide3

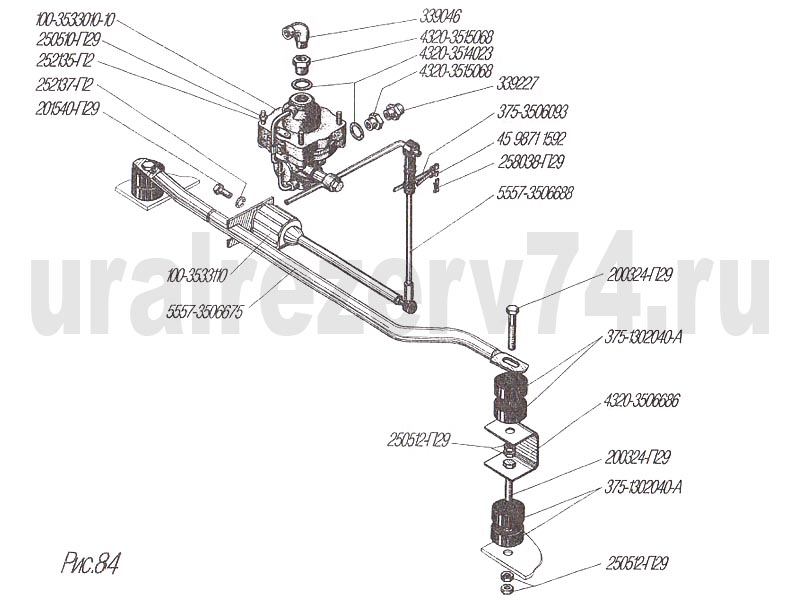

Установка регулятора тормозных сил

№ рис. Обозначение Наименование
Кол-во
84 375-1302040-А Подушка подвески
6
375-3506093 Лента стяжная
1
5557-3506675 Тята с кронштейном
1
4320-3506686 Кронштейн
1
5557-3506688 Тяга вертикальная
1
4320-3514023 Прокладка
2
4320-3515068 Пробка
2
100-3533010-10*1 Регулятор тормозных сил
1
100-3533110 Элемент упругий
1
Болты:
200324-П29 M10-6gx75
3
201540-П29 M12-6gx30
1
Гайки:
250510-П29 М8-6Н
2
250512-П29 М10-6Н
3
Шайбы:
252135-П2 8Т
2
252137-ГО 12.0Т
1
258038-П29 Шплинт 3,2x16
1
45 9871 1592 Пряжка
1
339046 Угольник
1
339227 Штуцер
1

*1 См. рис. 70
