Каталог Урал 4320-31
|
Slide2
Slide2
Slide2
Slide2
Slide3
Slide3
Slide3
Slide3
| № рис. |
Обозначение |
Наименование |
Кол-во |

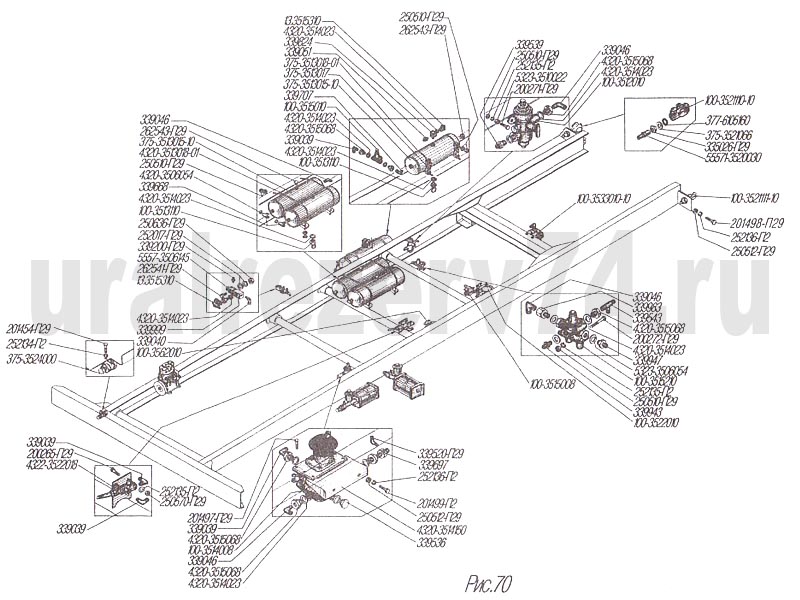

| 70 |
4320-3506054 |
Прокладка |
2 |
|
5323-3506054 |
То же |
2 |
|
5557-3506145 |
Крестовина разбора воздуха |
1 |
|
5323-3510022 |
Кронштейн |
2 |
|
100-3512010 |
Регулятор давления в сборе |
l |
|
375-3513015-10 |
Баллон воздушный в сборе |
3 |
|
375-3513017 |
Подкладка |
2 |
|
375-3513018-01 |
Хомут |
2 |
|
4320-3513018-01 |
Хомут |
2 |
|
100-3513110 |
Клапан слива конденсата в сборе |
3 |
|
100-3514008 |
Кран тормозной в сборе |
1 |
|
4320-3514023 |
Прокладка |
19 |
|
4320-3514150 |
Кронштейн |
1 |
|
100-3515008*1 |
Клапан защитный |
1 |
|
100-3515010 |
Клапан защитный одинарный в сборе |
1 |
|
4320-3515068 |
Пробка |
9 |
|
100-3515210 |
Клапан защитный тройной в сборе |
l |
|
13.3515310 |
Клапан контрольного вывода |
4 |
|
55571-3520030 |
Штуцер |
2 |
|
375-3521011-30 |
Кронштейн |
1 |
|
5557-3521011 |
То же |
l |
|
375-3521066 |
Шайба |
3 |
|
100-3521110-10 |
Головка соединительная автоматическая |
l |
|
100-3521111-10 |
Головка соединительная автоматическая |
1 |
|
100-3522010*1 |
Клапан управления тормозами прицепа |
1 |
|
4322-3522018 |
Кран управления |
1 |
|
375-3524000 |
Клапан буксирный в сборе |
1 |
|
100-3533010-10*2 |
Регулятор тормозных сил |
1 |
|
100-3562010*3 |
Клапан двухмагистральный |
1 |
|
377-6105160 |
Кольцо уплотнительное |
3 |
Болты: |
|
200265-П29 |
M8-6gx40 |
2 |
|
200271-П29 |
M8-6gx60 |
2 |
|
200272-П29 |
M8-6gx65 |
2 |
|
201454-П29 |
M8-6gxt6 |
2 |
|
201497-П29 |
M10-6gx25 |
6 |
| |
201498-П29 |
M10-6gx28 |
2 |
|
201499-П29 |
M10-6gx30 |
2 |
Г айки: |
|
250510-П29 |
М8-6Н |
18 |
|
250512-П29 |
М10-6Н |
16 |
|
250560-П29 |
M16xl,5-6H |
3 |
|
250570-П29 |
М8-6Н |
2 |
|
250636-П29 |
M16xl,5-6H |
1 |
Шайбы: |
|
252017-П29 |
16 |
3 |
|
252134-П2 |
6Т |
8 |
|
252135-112 |
З.ОТ |
7 |
|
252136-Г12 |
Ю.ОТ |
12 |
|
262541-П29 |
Пробка КГ 1/8" |
2 |
|
262543-П29 |
Пробка РК 3/8” |
3 |
|
335026-П29 |
Гайка М22х 1,5 |
3 |
Угольники: |
|
339039 |
К 3/8"-М 16x1,5 |
5 |
|
339040 |
К 1/4"-М14х1,5 |
1 |
|
339046 |
КГ 3/8"-М20х1,5 |
9 |
|
339051 |
Штуцер К 3/8" -Ml6x1,5 |
2 |
|
33920О-П29 |
Штуцер КГ 1/Г-М10Х1 |
1 |
|
339520-П29 |
Угольник К 1/8"-М10х[ |
2 |
|
339536 |
Пробка N422x1,5 |
2 |
|
339539 |
Штуцер М20х1,5-М22х1,5_к 3/8" |
1 |
|
339543 |
Тройник M16xl,5-M2Uii,s_K 3/8" |
I |
|
339668 |
Тройник К 3/8"-М20х1,5.М12х1,5 |
2 |
|
339697 |
Тройник К 1/8"-М20х1,5-К 3/8" |
2 |
|
339707 |
Тройник К 3/8"-М12х1,5-к 3/8" |
1 |
|
339824 |
Тройник К 3/8"-М22х1,5-К 3/8" |
1 |
|
339943 |
Шту цер М16х 1,5-М 1155 |
1 |
|
339947 |
Штуцер М [6x1,5-М20* | 5 |
1 |
|
339983 |
Пробка |
1 |
|
339999 |
Переходник К 1/4" |
1 |
*1 См. рис. 83.
*2 См. рис. 84.
*3 См. рис. 85
|
