| № рис. |
Обозначение |
Наименование |
Кол-во |

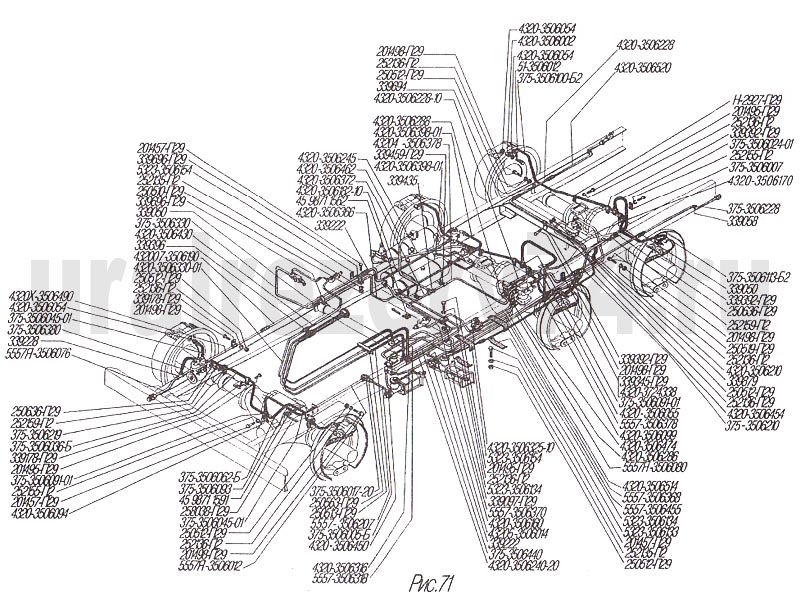

| 71 |
4320-3506002 |
Муфта соединительная |
4 |
|
375-3506005-Б |
Трубка ко 2-му главному тормозному цилиндру в сборе |
1 |
|
375-3506007 |
Кронштейн тройника |
2 |
|
51-3506012 |
Болт соединительный |
4 |
|
5557Я-3506012 |
Трубка к передним тормозам в сборе |
1 |
|
43205-3506014 |
Трубка к 1-му главному тормозному цилиндру в сборе |
1 |
|
375-3506017-20 |
Тройник трубопроводов |
2 |
|
375-3506024-01 |
Шланг гибкий в сборе |
2 |
|
375-3506036-Б |
Трубка от тройника к правому переднему тормозу в сборе |
1 |
|
375-3506045-01 |
Шланг гибкий в сборе |
3 |
|
4320-3506054 |
Прокладка |
10 |
Трубки в сборе: |
|
4320-3506055 |
от тройника к среднему мосту |
1 |
|
375-3506062-Б |
от тройника к левому переднему тормозу |
1 |
|
5557Я-3506076 |
от тройника к буксирному клапану |
1 |
|
5557Я-3506080 |
от тройника к задним тормозам |
1 |
|
375-3506091-01 |
Тройник трубопроводов |
3 |
|
375-3506093 |
Лента стяжная |
1 |
|
4320-3506094 |
Кронштейн |
1 |
|
4320-3506099 |
Тройник |
1 |
|
375-3506100-Б2 |
Трубка от тройника к правому' заднему тормозу в сборе |
2 |
|
375-3506113-Б2 |
Трубка от тройника к левому заднему тормозу в сборе |
2 |
|
5323-3506133 |
Скоба |
1 |
|
5323-3506134 |
То же |
2 |
|
5323-3506154 |
Кронштейн |
3 |
Трубки в сборе: |
|
4320-3506160 |
к пневмоусилителю, третья |
1 |
|
4320-3506170 |
к клапану обрыва |
1 |
|
4320-3506182-10 |
от компрессора к регулятору давления, вторая |
1 |
|
4320-3506190 |
от компрессора к регулятору давления, первая |
1 |
|
5557-3506207 |
Шланг манометра |
3 |
|
375-3506210 |
Трубка от тормозного крана к соединительной головке, вторая в сборе |
1 |
|
4320-3506210 |
Трубка от тормозного крана к регулятору тормозных сил, вторая |
1 |
|
375-3506219 |
Кронштейн |
2 |
Трубки в сборе: |
|
4320-3506228 |
к соединительной головке, вторая |
1 |
|
375-3506228 |
от тормозного крана к соединительной головке, третья |
1 |
|
4320-3506228-10 |
от клапана прицепа к клапану защитному |
1 |
|
43200-3506240-20 |
от правого воздушного баллона |
1 |
|
4320-3506245 |
от тройника к 3-му воздушному баллону |
1 |
|
4320-3506286 |
от клапана защитного к клапану управления тормозами прицепа |
1 |
|
4320-3506288 |
от тройника к клапану защитному |
1 |
|
4320-3506316 |
от крана к регулятору тормозных сил, первая |
1 |
|
5557-3506318 |
к манометру |
2 |
|
4320-3506325-10 |
к манометру |
1 |
|
375-3506330 |
от 3-го воздушного баллона, вторая |
1 |
|
4320-3506330-01 |
к нижнему штуцеру манометра, первая |
3 |
|
4320-3506366 |
от клапана к крестовине первая |
1 |
|
5557-3506368 |
от крана к клапану прицепа, верхняя |
1 |
|
5557-3506370 |
от крана к клапану |
1 |
|
4320-3506372 |
от крана к тройнику |
1 |
|
5557-3506378 |
от крана прицепа к клапану |
1 |
|
375-3506380 |
Шланг компрессора |
1 |
|
4320-3506398-01 |
Шланг гибкий |
3 |
Трубки в сборе: |
|
4320-3506430 |
к нижнему штуцеру манометра, вторая |
2 |
|
375-3506440 |
от левого воздушного баллона к тормозному крану |
1 |
|
4320-3506450 |
от тормозного крана ко второму пневмоу силителю |
1 |
|
4320-3506454 |
от регулятора тормозных сил к пневмоусилнгелю, первая |
1 |
|
4320-3506455 |
от тормозного крана к клапану прицепа, нижняя |
1 |
|
43204-3506378 |
от клапана прицепа к тройнику |
1 |
|
4320-3506462 |
от крана прицепа к 3-му воздушному баллону, вторая |
1 |
|
4320-3506474 |
от регулятора тормозных сил к пневмоусилителю, вторая |
1 |
|
4320Х-3506490 |
от компрессора к регулятору, третья |
1 |
|
4320-3506514 |
к клапану первая, в сборе |
1 |
|
4320-3506520 |
к соединительной головке, третья |
1 |
|
4320-3724338 |
Прокладка |
1 |
|
Н-2927-П29 |
Скоба |
7 |
Болты: |
|
201457-П29 |
M8-6gx20 |
3 |
|
201495-П29 |
M10-6gx20 |
10 |
|
201498- П29 |
M10-6gx28 |
6 |
Гайки: |
|
250510-1129 |
М8-6Н |
3 |
|
250512-П29 |
М10-6Н |
10 |
|
250513-П29 |
MI0-6H |
2 |
|
250563-П29 |
Ml 8x1,5-611 |
2 |
|
250636-П29 |
MI6xl,5-6H |
5 |
Шайбы: |
|
252135-П2 |
8T |
3 |
|
252136-П2 |
10.ОТ |
16 |
|
252155-П2 |
8Л |
3 |
|
252159-П2 |
16Л |
5 |
Шплинты: |
|
258038-П29 |
3,2x16 |
1 |
|
297575-П29 |
5,6x22 |
3 |
|
45 9871 1591 |
Пряжка |
3 |
|
45 9871 1562 |
Лента стяжная |
1 |
|
339050 |
Штуцер Ml6x1,5 |
6 |
|
339058 |
Втулка |
3 |
|
339097-П29 |
Хомут |
6 |
|
339178-П29 |
Тоже |
2 |
|
339222 |
Штуцер М20х1,5 |
4 |
|
339228 |
Тройник М20х1,5 |
1 |
|
339345-П29 |
Лента стяжная |
2 |
|
339392-П29 |
Хомут |
4 |
|
339396 |
Штуцер |
3 |
|
339435 |
Тройник М 16x1,5 |
1 |
|
339459-П29 |
Хомут |
2 |
|
339694 |
Скоба |
2 |
|
339696-П29 |
Хомут |
2 |
|
339879 |
Прижим трубопроводов |
1 |
