Каталог Урал 4320-31
|
Slide2
Slide2
Slide2
Slide2
Slide3
Slide3
Slide3
Slide3
| № рис. |
Обозначение |
Наименование |
Кол-во |

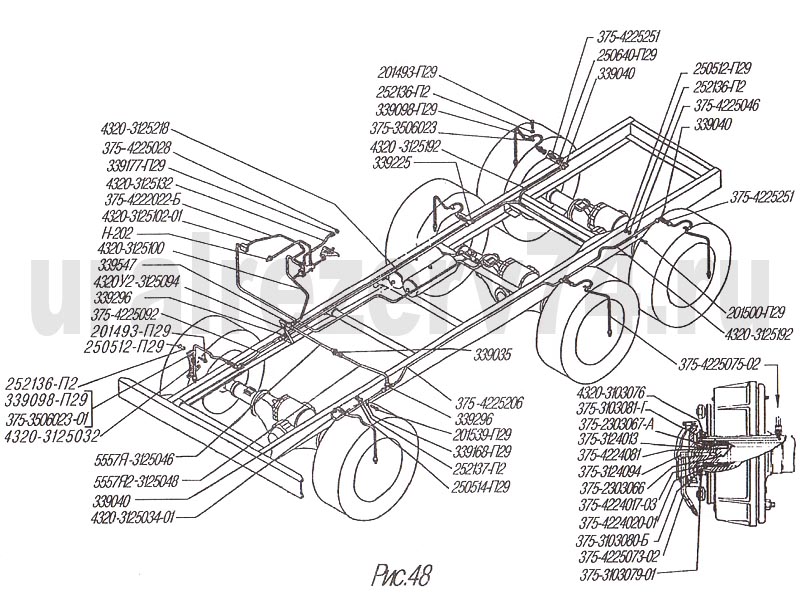

| 48 |
375-2303066* 1 |
Направляющая полуоси |
4 |
|
37S-2303067-A* 1 |
Кольцо стопорное |
4 |
|
4320-3103076*1 |
Гайка подшипника колеса |
4 |
|
375-3103079-01*1 |
Шайба замочная |
4 |
|
375-3103080-Б* |
Шайба стопорная |
4 |
|
375-3103081-Г*1 |
Контргайка |
4 |
|
375-3124013*1 |
Кольцо распорное |
4 |
|
375-3124094 |
Угольник подвода воздуха |
4 |
|
4320-3125032 |
Кронштейн шланга |
2 |
Трубки в сборе: |
|
|
4320-3125034-01 |
к левому переднему колесу |
1 |
|
5557Я-3125046 |
к левым колесам, первая |
1 |
|
5557Я2-3125048 |
к левым колесам, вторая |
1 |
|
4320У2-3125094 |
от тройника к правым колесам |
1 |
|
4320-3125100 |
от крана к центральному тройнику |
1 |
|
4320-3125102-01 |
от крестовины к крану управления давлением |
1 |
|
4320-3125132 |
к шинному манометру |
1 |
|
4320-3125192 |
от среднего к задним колесам |
2 |
|
4320-3125218 |
от тройника к среднему правому колесу |
1 |
|
375-3506023-01 |
Прокладка |
6 |
|
375-4222022-Б |
Трубка выводная крана управления давлением в сборе |
1 |
|
375-4224017-03*1 |
Манжета в сборе |
16 |
|
375-4224020-01*1 |
Обойма манжеты |
8 |
|
375-4224081*1 |
Обойма |
4 |
|
375-4225028 |
Кольцо уплотнительное |
1 |
|
375-4225046 |
Скоба |
1 |
|
375-4225073-02*1 |
Шланг гибкий в сборе |
4 |
|
375-4225075-02* 1 |
Тоже |
4 |
Трубки и сборе: |
| |
375-4225092 |
от тройника к правому переднему колесу |
1 |
|
375-4225206 |
от тройника к среднему левому колесу |
1 |
|
375-4225251 |
Фланец переходный |
6 |
Болты: |
|
201493-П29 |
M10-6gxl6 |
6 |
|
201500-1129 |
M10-6gx32 |
2 |
|
201539-П29 |
M12-6gx28 |
1 |
Гайки: |
|
250512-П29 |
М10-6Н |
4 |
|
250514-П29 |
М12-6Н |
1 |
|
250640-1129 |
M20xl,5-6H |
6 |
Шайбы: |
|
252136-П2 |
10.ОТ |
8 |
|
252137-П2 |
12.ОТ |
I |
|
339035 |
Штуцер 14x1,5 |
1 |
|
339040 |
У гольник М14х 1,5 -КГ 1 /4" |
4 |
Хомуты: |
|
339098-П29 |
|
6 |
|
29339168-П |
|
1 |
|
339177-П29 |
Штуцер М10х1-М10х0,75 |
1 |
Тройники: |
|
339225 |
Kl/4"-M14xl,5 |
2 |
|
339296 |
М14х1,5 |
2 |
|
339547 |
М16х1,5-М14х1,5 |
1 |
|
Н-202 |
Втулка |
1 |
|
