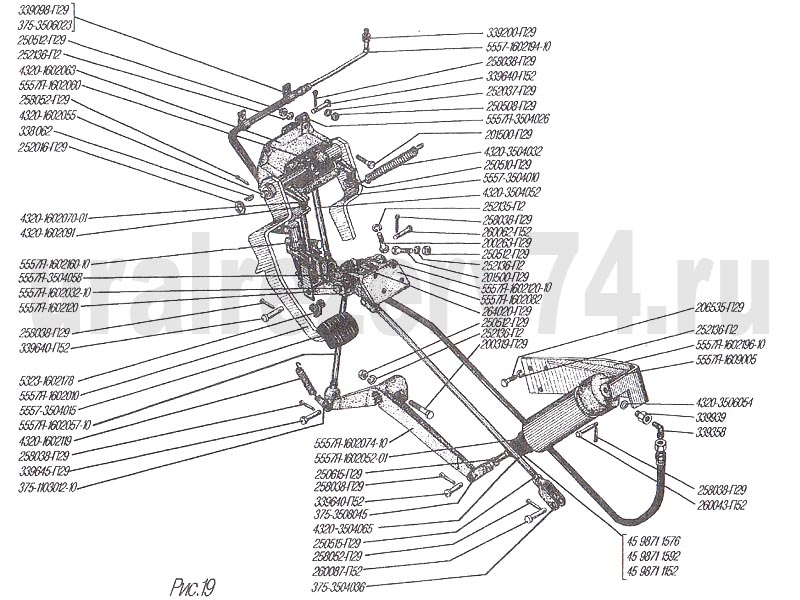

Привод педалей сцепления и тормоза (для диафрагменного сцепления)

№ рис. Обозначение Наименование
Кол-во
19 375-1103012-10

Пластина
2
5557Я-1602010

Педаль сцепления в сборе
1
5 557Я-1602032-10

Вал привода выключения сцепления
1
5557Я-1602052-01

Колпак защитный
1
4320-1602055

Вал педали сцепления
1
5557Я-1602057-10

Тяга выключения сцепления
1
5557Я-1602060

Рычаг вала педали сцепления
1
4320-1602063 Кронштейн педалей сцепления и тормоза в сборе
1
4320-1602070-01 Буфер педали
2
5557Я-1602074-10 Рычаг вала вилки выключения сцепления
1
5557Я-1602082 Кронштейн в сборе
1
4320-1602091 Наконечник регулировочный
2
4320-1602119 Пружина
1
5557Я-1602120 -10 Рычаг привода
2
5557Я-1602120 Рычаг вала привода
1
5557Я-1602160-10 Тяга с краном в сборе
1
5323-1602178 Проставка
*
5557-1602194-10 Трубка
1
5557Я-1602196-10 Кронштейн
1
5557Я-1609005 Цилиндр пневматический в сборе
1
5557-3504010 Педаль тормоза в сборе
1
5557-3504015 Подушка
2
5557Я-3504026 Рычаг вала педали тормоза
1
4320-3504032 Пружина
1
375-3504036 Вилка
1
4320-3504052 Тяга педали в сборе
1
5557Я-3504058 Рычаг управления тормозным краном в сборе
I
4320-3504065 Тяга в сборе
1
375-3506023 Прокладка
2
4320-3506054 Прокладка
1
375-3508045 Вилка тяги
3
Болты:
  200263-П29 M8-6gx35
3
200319-П29 Ml0-6gx45
1
201500-П29 M10-6gx32
8
206535-П29 M10-6gx22
4
Гайки:
250508-П29 M6-6H
1
250510-П29 M8-6H
2
250512-П29 M10-6H
9
250515-П29 M12xl,25-6H
2
250615-П29 M12xl,25-6H
1
Шайбы:
252016-П29 14
2
252037-П29 6
1
252135-П2 8Т
3
252136-ГО Ю.ОТ
12
Шплинты:
258038-П29 3.2x16
10
258052-П29 4x20
3
Пальцы:
260043-П52 8x48
1
260062-П52 10x40
1
260087-П52 12x35
1
264020-П29 Масленка
1
45 9871 1152 Шплинт
1
45 9871 1574 Лента хомута
1
45 9871 1592 Пряжка
1
338062 Шпонка сегментная
4
339098-П29 Хомут
2
339200-П29 Штуцер М10х1-К 1/8"
1
339358 Угольник
1
339640-П52 Палец 9x28
7
33964 5-П52 Палец
1
339939 Штуцер
1
