Каталог Урал 4320-31
|
Slide2
Slide2
Slide2
Slide2
Slide3
Slide3
Slide3
Slide3

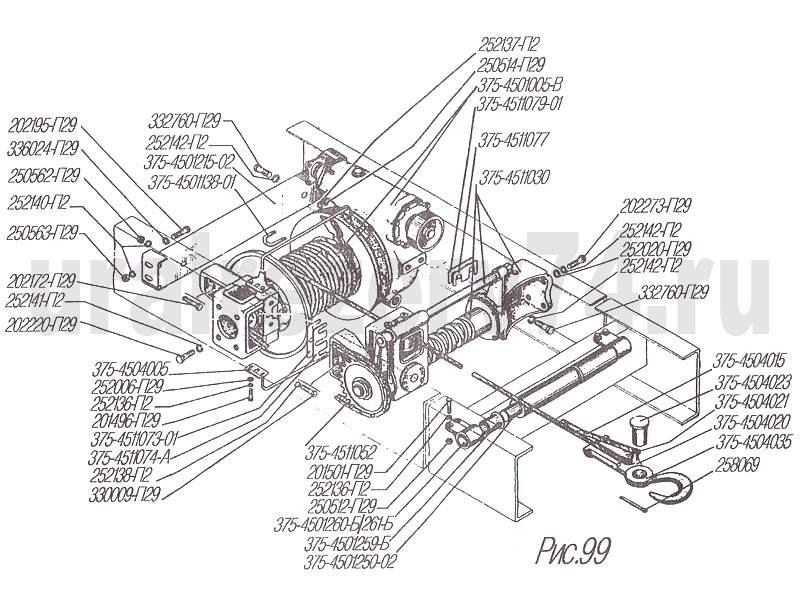

| № рис. |
Обозначение |
Наименование |
Кол-во |
| 99 |
375-4501005-В |
Лебедка с редуктором в сборе |
1 |
|
375-4501138-01 |
Скоба крепления троса |
1 |
|
375-4501215-02 |
Поперечина подвески лебедки |
1 |
|
375-4501250-02 |
Ролик направляющий в сборе |
1 |
|
375-4501259-Б |
Втулка |
2 |
|
375-4501260-Б |
Кронштейн правый |
1 |
|
375-4501261-Б |
Кронштейн левый |
1 |
|
375-4504005 |
Отбойник троса в сборе |
2 |
|
375-4504015 |
Канат (трос) 17,5 |
1 |
|
375-4504020 |
Коуш троса |
1 |
|
375-4504021 |
Клин коуша |
1 |
|
375-4504023 |
Валик |
1 |
|
375-4504035 |
Крюк лебедки |
1 |
|
375-4511030 |
Тросоукладчик в сборе |
1 |
|
375-4511052 |
Цепь приводная в сборе |
1 |
Прокладки регулировочные: |
|
375-4511073-01 |
левая толщ. 0,5 мм |
|
|
375-4511074-А |
левая толщ. 4 мм |
* |
|
375-4511077 |
правая толщ. 4 мм |
* |
|
375-4511079-01 |
Правая толщ. 0,5 мм |
* |
Болты: |
|
201496-П29 |
M10-6gx22 |
1 |
| |
201501-П29 |
M10-6gx35 |
6 |
|
202172-П29 |
M18-6gx55 |
I |
|
202195-П29 |
M18xl,5-6gx45 |
4 |
|
202220-П29 |
M20-6gx45 |
4 |
|
202273-П29 |
M22-6gx45 |
4 |
Гайки: |
|
250512-Г129 |
M10-6H |
6 |
|
250514-П29 |
M12-6H |
2 |
|
250562-П29 |
M18-6H |
1 |
|
250563-П29 |
M18xl,5-6H |
4 |
Шайбы: |
|
252006-П29 |
10 |
4 |
|
252020-П29 |
22 |
4 |
|
252136-П2 |
Ю.ОТ |
10 |
|
252137-П2 |
12.0T |
2 |
|
252138-П2 |
14.0T |
3 |
|
252140-П2 |
18.0T |
5 |
|
252141-П2 |
20.OT |
4 |
|
252142-П2 |
22.0T |
1 |
|
258069 |
Шплинт 5x36 |
1 |
Болты: |
|
330009-П29 |
M14xl,5x38 |
3 |
|
332760-П29 |
M22x45 |
4 |
|
336024-П29 |
Шайба 19 |
4 |
* По потребности.
|
