| № рис. |
Обозначение |
Наименование |
Кол-во |

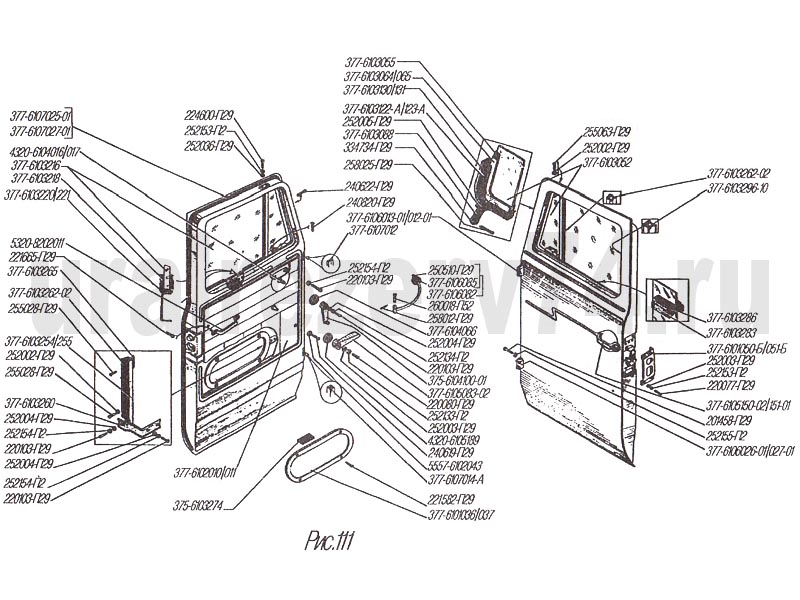

| 111 |
377-6101036 |
Крышка монтажного люка а сборе правая |
1 |
|
377-6101037 |
Крышка монтажного люка в сборе левая |
1 |
|
377-6101050-Б |
Крышка замка правая |
1 |
|
377-6101051-Б |
Крышка замка левая |
1 |
|
377-6102010/011 |
Обивка правая/ левая |
1/1 |
|
5557-6102043 |
Шайба |
6 |
|
377-6103052 |
Стекло поворотное |
2 |
|
377-6103055 |
Прокладка |
2 |
|
377-6103064 |
Рамка в сборе правая |
I |
|
377-6103065 |
Рамка в сборе левая |
1 |
|
377-6103088 |
Пружина |
2 |
|
377-6103122-Л |
Уплотнитель правый |
1 |
|
377-6103123-А |
Уплотнитель левый |
1 |
|
377-6103130 |
Обойма уплотнительная в сборе правая |
1 |
|
377-6103131 |
Обойма уплотнительная в сборе левая |
1 |
|
377-6103216 |
Стекло опускное |
2 |
|
377-6103218 |
Прокладка |
2 |
|
377-6103220/221 |
Обойма в сборе правая/ левая |
1/1 |
|
377-6103254 |
Стойка в сборе правая |
1 |
|
377-6103255 |
Стойка в сборе левая |
1 |
|
377-6103260 |
Кронштейн нижний в сборе |
2 |
|
377-6103262-02 |
Желобок |
2 |
|
377-6103265 |
Уплотнитель в сборе |
2 |
|
375-6103274 |
Прокладка упора стекла |
2 |
|
377-6103283 |
Держатель нижнего уплотшпеля |
4 |
|
377-6103286 |
Уплотнитель |
4 |
|
377-6103296-10 |
Желобок верхний |
2 |
|
4320-6104016/17 |
Стеклоподъемники в сборе правый./ левый |
1/1 |
|
377-6104066 |
Кольцо |
2 |
|
375-6104100-01 |
Ручка в сборе |
2 |
|
377-6105083-02 |
Ручка привода замка |
2 |
|
377-6105150-02 |
Ручка двери в сборе левая |
1 |
|
377-6105151-01 |
Ручка двери в сборе правая |
1 |
|
4320-6105189 |
Кольцо уплотнительное |
2 |
|
377-6106012-01 |
Петля в сборе верхняя правая |
1 |
|
377-6106013-01 |
Петля в сборе верхняя левая |
1 |
| |
377-6106026-01 |
Петля в сборе нижняя правая |
1 |
|
377-6106027-01 |
Петля в сборе нижняя левая |
1 |
|
377-6106082 |
Ограничитель хода двери с буфером в сборе |
2 |
|
377-6106085 |
Буфер |
2 |
|
377-6107012 |
Уплотнитель верхней петли |
2 |
|
377-6107014-Л |
Уплотнитель нижней петли |
2 |
|
377-6107025-01 |
Уплотнитель двери |
2 |
|
377-6107027-01 |
Уплотнитель двери, передний |
2 |
|
5320-8202011 |
Поручень входной |
2 |
|
201458-П29 |
Болт M8-6gx25 |
16 |
|
220077-П29 |
Винг M5-6gx 10 |
8 |
|
220080-П29 |
Винт M5-6gxl6 |
2 |
|
220ЮЗ-П29 |
Винт M6-6gxl2 |
16 |
|
221582-П29 |
Впит M5-6gx20 |
8 |
|
221665-П29 |
Винт M8-6gx22 |
4 |
|
224600-П29 |
Вшгг M5-6gx 16 |
4 |
|
240619-П29 |
Винт М4х16 |
6 |
|
240622-П29 |
Винт 4x20 |
4 |
|
240820-П29 |
Винт 4x18 |
2 |
|
250510-ГШ |
Гайка М8-6Н |
2 |
|
252002-П29 |
Шайба 4 |
2 |
|
252003-П29 |
Шайба 5 |
10 |
|
252004-П29 |
Шайба 6 |
8 |
|
252005-П29 |
Шайба 8 |
6 |
|
252036-П29 |
Шайба 5 |
4 |
|
252133-112 |
Шайба 5Т |
2 |
|
252134-112 |
Шайба 6Т |
2 |
|
252153-П2 |
Шайба 5JI |
12 |
|
252154-П2 |
Шайба 6Л |
32 |
|
252155-П2 |
Шайба 8Л |
16 |
|
255028-П29 |
Заклепка 3x10 |
6 |
|
255063-П29 |
Заклепка 4x8 |
2 |
|
258012-П29 |
Шплинт 2x12 |
2 |
|
258025-П29 |
Шплинт 2,5x20 |
2 |
|
260018-П52 |
Палец 6x35 |
2 |
|
334734-П29 |
Гайка М8х1 |
2 |
